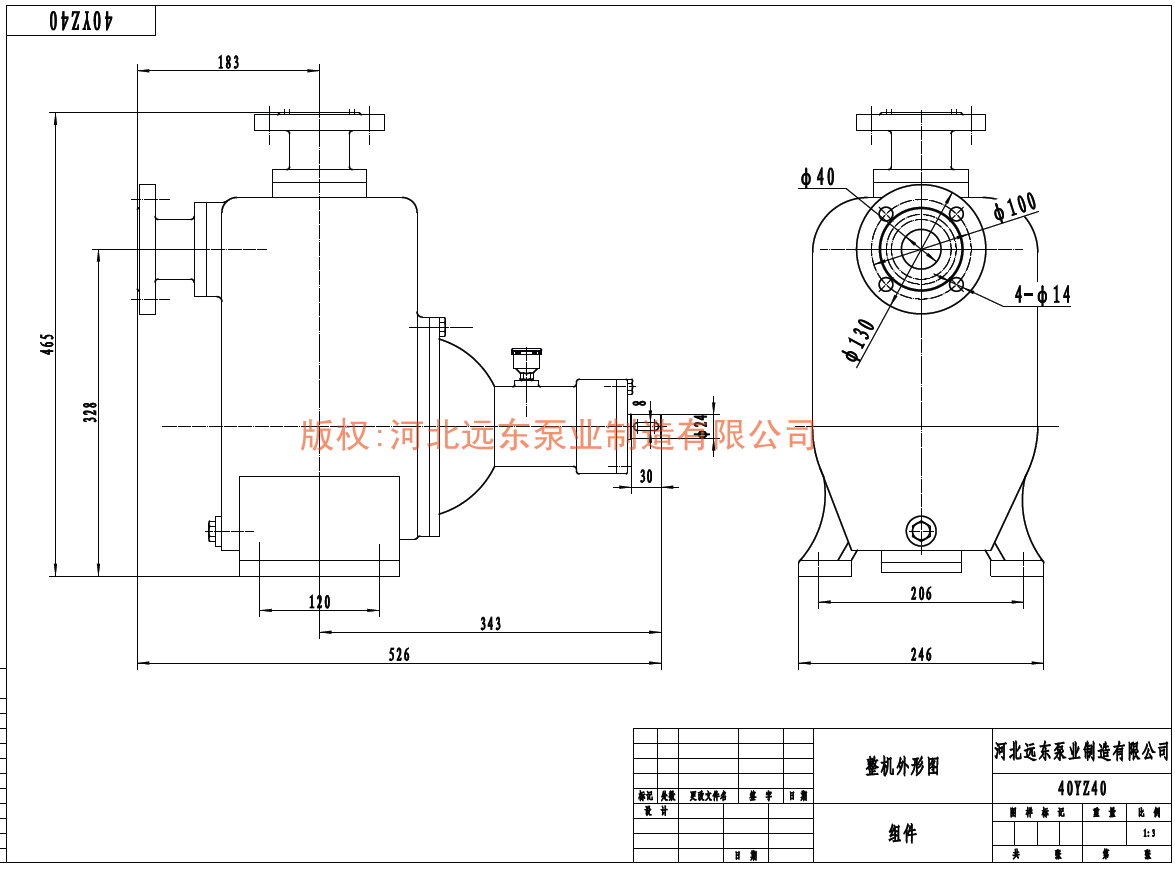

40CYZ40自吸油泵泵頭尺寸圖.該泵流量10m3/h,揚程40米,汽蝕余量3.5米,進口40,出口40,該泵配用電機功率為4kw.

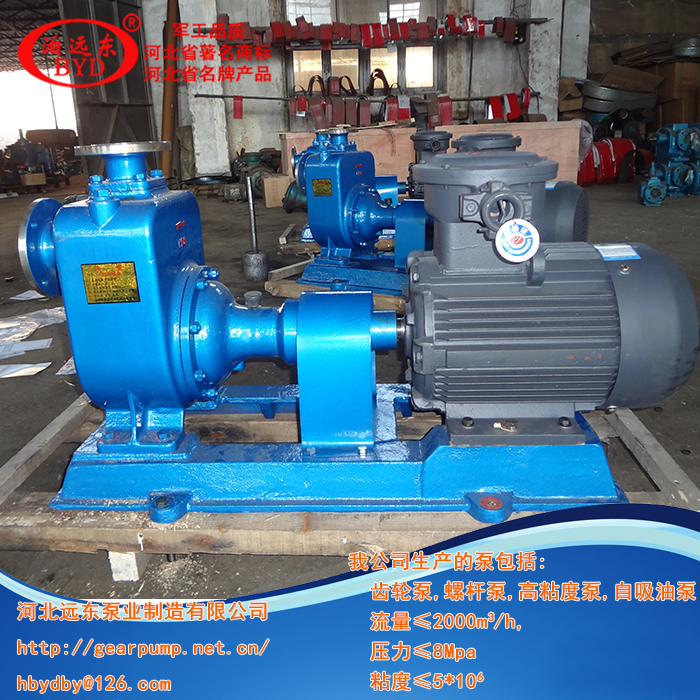

●結構型式：
CYZ自吸泵采用軸同回液的泵體結構，泵體由吸入室、儲液室、渦旋室、回液孔、氣液分離室等組成。泵的軸承采用單列向心球軸承。在一些泵的軸承體底部設有冷卻室。泵內部高、低壓區間有密封環。軸端采用機械密封。自吸油泵的基本構造是由六部分組成的分別是葉輪，泵體、泵蓋， 泵軸，軸承，密封環，填料函。
1、葉輪是自吸油泵的核心部分，它轉速高出力大，葉輪上的葉片又起到主要作用，葉輪在裝配前要通過靜平衡實驗。葉輪上的內外表面要求光滑，以減少水流的阻力及摩擦損失。
2、泵體、泵蓋也稱泵殼部分，它是水泵的主體。起到支撐固定作用，并與安裝軸承的托架相連接。
3、泵軸的作用是借聯軸器和電動機相連接，將電動機的轉距傳給葉輪，所以它是傳遞機械能的主要部件
4、軸承是套在油泵軸上支撐泵軸的構件，有滾動軸承和滑動軸承兩種。滾動軸承使用潤滑脂及潤滑油作為潤滑劑，加油要適當一般為2/3～3/4的體積太多會發熱，太少又有噪聲并發熱！滑動軸承使用的是40#潤滑油作潤滑劑的,加油到油位線。太多油要沿泵軸滲出并且漂，太少軸承又要過熱燒壞造成事故！在油泵運行過程中軸承的溫度最高在85度一般運行在60度左右，kcb 300齒輪泵系列如果高了就要查找原因（是否有雜質，油質是否發黑，是否進油）并及時處理！
5、密封環是葉輪進口與泵殼間的間隙過大會造成泵內高壓區的油經此間隙流向低壓區，影響泵的出油量，效率降低！間隙過小會造成葉輪與泵殼摩擦產生磨損。為了增加回流阻力減少內漏，延緩葉輪和泵殼的所使用壽命，在泵殼內緣和重油煤焦油泵葉輪外援結合處裝有密封環，密封的間隙保持在0.25～1.10mm之間為宜.
自吸泵的自吸高度，與葉輪前密封間隙、泵的轉數、分離室液面高度等因素有關。葉輪前密封間隙越小，自吸高度越大，一般取為0.3~0.5毫米；在間隙增大時，除自吸高度下降外，泵的揚程、效率均降低。泵的自吸高度隨葉輪的圓周速度u2的增大而增大，但到最大自吸高度時，轉數增加而自吸高度就不再增加了，此時只是縮短自吸時間；當轉數下降時，自吸高度則隨著下降。在其它條件不變的情況下，自吸高度還隨著儲水高度的增加而增加（但也不能超過分離室的儲水高度）。為了在自吸泵中更好地使氣水混合，葉輪的葉片須少些，使葉柵的節距增大；并宜采用半開式葉輪（或葉輪槽道較寬的葉輪），這樣更方便于回水深入地射進葉輪葉柵中。
