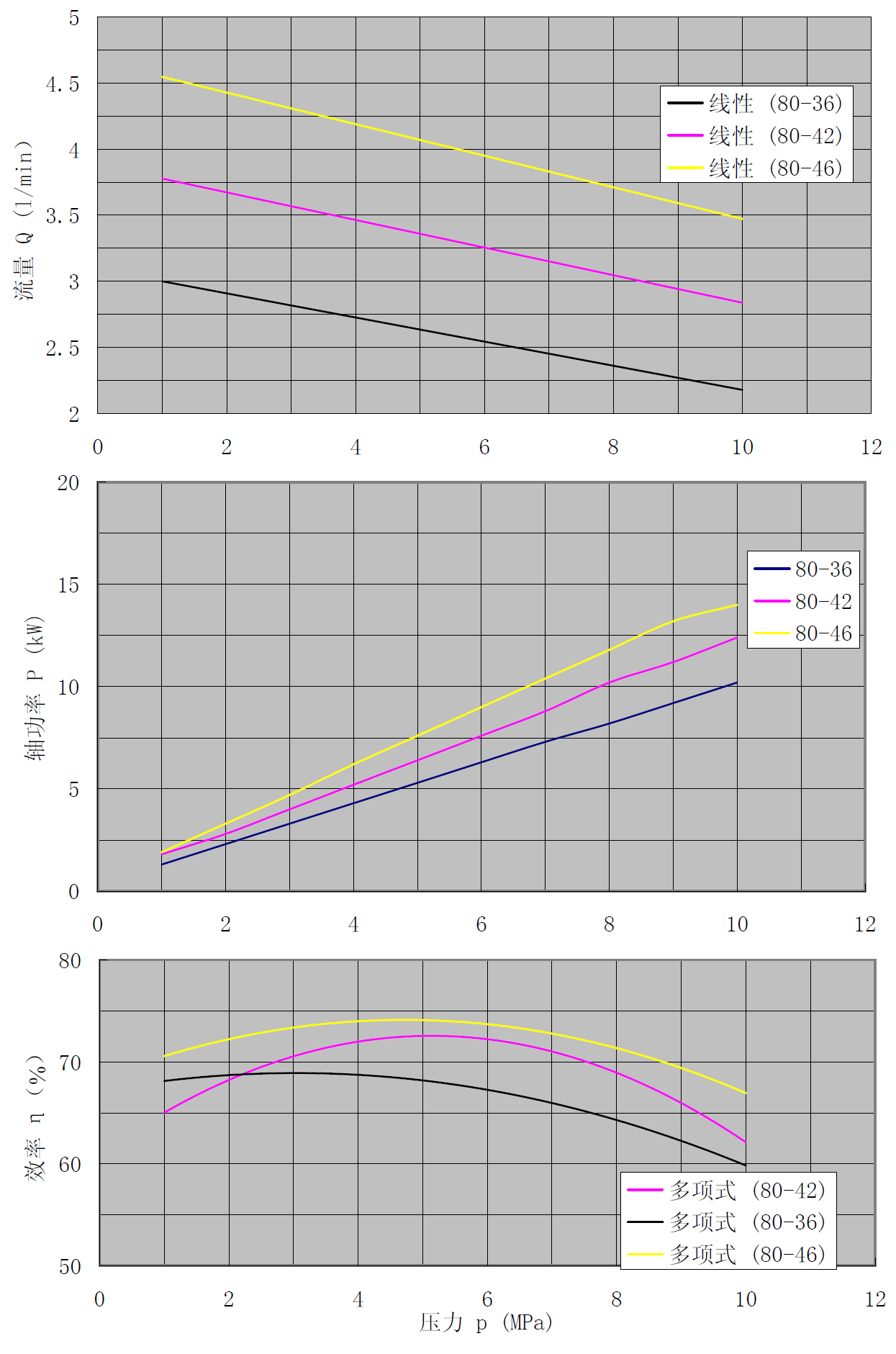

SMH80三螺桿泵性能曲線圖,適用泵型號為SMH80R36U12.1W21,SMH80R42U12.1W21,SMH80R46U12.1W21三螺桿泵,輸送介質流量范圍2.5-4.8m3/h,壓力范圍1-10Mpa.
三螺桿泵故障及處理方法
故障現象 | 可能產生的原因 | 排除方法 |
振動與噪音大 | 1. 吸入管路或泵的吸入端漏氣或堵塞。 | 消除或氣漏堵塞 |
2. 上吸高度超過泵的允許上吸真空高度。 | 降低上吸高度減少管路阻力 | |
3. 軸承損壞 | 更換軸承 | |
壓力表指針波動大 | 同 1 、 2 | 同 1 、 2 |
泵流量下降 | 同 1 、 2 | 同 1 、 2 |
4. 轉數不夠 | 提高轉數 | |
5. 螺桿與泵套磨損 | 更換磨損零件 | |
6. 安全閥密封不嚴而產生回流 | 配研閥密封面 | |
機械密封漏油 | 檢修或更換機械密封元件 | |
液體中含有氣體 | 如有必要，設當升溫，再做潤滑。 | |
調閥的調整螺釘，如閥簧已卡死。 | 要重新安裝或換新件。 | |
泵不上油 | 同 1, 2 | 同 1, 2 |
10. 轉向不對 | 調整電機轉向 | |
11. 在泵排除管上面，安裝氣閥。 | 開閘放氣，然后關閉。 | |
12 、檢查閥是否卡住。 | 如有必要，需更換或重新安裝。 | |
電機電流上升 | 13. 輸送油介質粘度大 | 降低介質粘度 |
14. 泵內發生嚴重研磨 | 檢修更換有關零件清洗平衡油孔 | |
15. 出口管路堵塞 | 消除堵塞 | |
16. 泵與電機不同心 | 校正同心度 | |
泵發熱 | T 同 14, 16 | 同 14, 16 |
機械密封處發熱 | 17. 機械密封回流孔堵塞 | 清洗回油孔 |
機械密封漏油 | 同 17 | 同 17 |
18. 機械密封彈簧壓縮量不當 , 密封元件損壞 | 調整機械密封彈簧壓縮量 , 更換密封元件 |
